      Kapslownica do butelek – działanie, zastosowanie i automatyzacja procesu zamykania opakowań

      Ze świata automatyzacji
      21.05.2019
      Udostępnij
      Kapslownica do butelek – działanie, zastosowanie i automatyzacja procesu zamykania opakowań

      Kapslownica do butelek jest urządzeniem przeznaczonym do automatycznego lub półautomatycznego zamykania opakowań przy wykorzystaniu odpowiedniego rodzaju kapsla lub zamknięcia. W zależności od konstrukcji opakowania oraz rodzaju zamknięcia proces może polegać na mechanicznym lub pneumatycznym docisku elementu zamykającego do szyjki butelki albo na jego precyzyjnym zakręceniu.

      Kapslownice i zakręcarki są szczególnie istotnymi elementami linii rozlewniczych, ponieważ odpowiadają za jeden z końcowych etapów konfekcjonowania produktu. Prawidłowo wykonane zamknięcie powinno zapewniać odpowiednią szczelność, powtarzalność procesu oraz ochronę produktu przed rozlaniem lub zanieczyszczeniem.

      W nowoczesnych instalacjach kapslownica może pracować jako samodzielne stanowisko lub jako moduł zintegrowanej linii produkcyjnej, współpracując między innymi z nalewarką, transporterem, podajnikiem kapsli, etykieciarką i systemem znakowania.

      Czym jest kapslownica do butelek?

      Kapslownica to urządzenie służące do nakładania i zamykania butelek za pomocą określonego typu kapsla lub zamknięcia. W odróżnieniu od klasycznej zakręcarki proces nie musi obejmować ruchu obrotowego.

      W przypadku kapslownicy istotnym elementem procesu jest odpowiednie pozycjonowanie opakowania oraz precyzyjne przyłożenie siły zamykającej. W zależności od konstrukcji maszyny może być ona realizowana za pomocą układu pneumatycznego lub mechanizmu napędowego.

      W praktyce termin „kapslownica” może odnosić się do różnych rozwiązań technologicznych, dlatego przed wyborem urządzenia należy określić przede wszystkim:

      • rodzaj zamknięcia,
      • materiał kapsla,
      • średnicę i geometrię zamknięcia,
      • kształt oraz materiał butelki,
      • wymaganą wydajność,
      • sposób podawania kapsli,
      • wymagany poziom automatyzacji,
      • sposób integracji urządzenia z pozostałą częścią linii.

      Kapslownica a zakręcarka – czym się różnią?

      Kapslownica i zakręcarka realizują podobny cel, czyli zamknięcie opakowania, ale wykorzystują różne sposoby działania.

      Zakręcarka wykonuje ruch obrotowy, który pozwala uchwycić zakrętkę i dokręcić ją na gwincie butelki. W zależności od konstrukcji urządzenia możliwe jest ustawienie parametrów takich jak moment dokręcania czy liczba obrotów.

      Kapslownica może natomiast realizować zamknięcie poprzez docisk lub wciśnięcie kapsla na odpowiednio przygotowaną szyjkę opakowania. W takim przypadku nie jest wymagane wykonywanie ruchu gwintującego.

      Rozwiązanie powinno być więc dobierane przede wszystkim do rodzaju stosowanego zamknięcia, a nie wyłącznie do samego typu butelki.

      Jak działa kapslownica do butelek?

      Proces zamykania można podzielić na kilka podstawowych etapów.

      1. Doprowadzenie butelki

      Napełniona butelka trafia do strefy zamykania za pomocą transportera. Jej położenie musi być stabilne i powtarzalne, aby głowica zamykająca mogła prawidłowo wykonać swoją pracę.

      W zależności od konstrukcji linii opakowanie może być zatrzymywane na czas zamykania albo proces może odbywać się podczas jego przemieszczania.

      2. Podanie kapsla

      Kapsle mogą być dostarczane do strefy zamykania ręcznie lub automatycznie.

      W przypadku bardziej wydajnych linii stosuje się podajniki kapsli, które automatycznie orientują zamknięcia i dostarczają je do odpowiedniego punktu maszyny. Eliminuje to konieczność ręcznego podawania kapsli i pozwala utrzymać ciągłość procesu.

      3. Pozycjonowanie

      Butelka oraz kapsel muszą znaleźć się we właściwej pozycji względem głowicy zamykającej. W zależności od konstrukcji urządzenia wykorzystuje się do tego między innymi prowadnice, pasy boczne, układy gwiazdowe lub inne elementy formatowe.

      Prawidłowe pozycjonowanie ma bezpośredni wpływ na powtarzalność zamykania.

      4. Zamknięcie opakowania

      Głowica wykonuje odpowiedni ruch roboczy i nakłada, wciska albo dokręca zamknięcie.

      W przypadku rozwiązań wymagających kontrolowanego momentu dokręcania parametry procesu mogą być ustawiane z poziomu układu sterowania maszyny.

      5. Przekazanie produktu do kolejnego etapu

      Po zamknięciu butelka trafia na kolejny odcinek transportera. W zależności od konfiguracji linii może być następnie kierowana między innymi do znakowania, kontroli, etykietowania lub pakowania.

      Automatyczna kapslownica na linii produkcyjnej

      W przypadku produkcji seryjnej ręczne nakładanie i zamykanie kapsli szybko staje się ograniczeniem wydajności całego procesu.

      Automatyzacja pozwala zsynchronizować proces zamykania z pozostałymi etapami produkcji. Kapslownica może być połączona z transporterem oraz urządzeniami poprzedzającymi i następującymi po procesie zamykania.

      Przykładowa konfiguracja może wyglądać następująco:

      nalewarka → transporter → podajnik kapsli → kapslownica/zakręcarka → znakowanie → etykieciarka → pakowanie

      Takie rozwiązanie pozwala ograniczyć liczbę operacji wykonywanych ręcznie i zapewnić bardziej powtarzalny przebieg procesu.

      Podajnik kapsli jako element automatyzacji

      Sama kapslownica nie zawsze jest wystarczająca do uzyskania w pełni automatycznego procesu. Istotnym elementem instalacji może być również automatyczny podajnik kapsli.

      Jego zadaniem jest pobieranie zamknięć z zasobnika, odpowiednie ich sortowanie i orientowanie, a następnie dostarczenie do miejsca, w którym kapsel może zostać pobrany przez układ zamykający.

      W zależności od charakterystyki zamknięcia stosowane są różne rozwiązania podawania, między innymi:

      • podajniki taśmowe,
      • podajniki wibracyjne,
      • podajniki rotacyjne,
      • dosypywacze kapsli.

      Dobór systemu zależy od kształtu, materiału, wymiarów oraz sposobu orientowania zamknięcia.

      Kapslownica a różne rodzaje zamknięć

      Jednym z najważniejszych etapów projektowania stanowiska zamykającego jest określenie rodzaju stosowanego zamknięcia.

      W zależności od produktu mogą występować między innymi:

      • klasyczne nakrętki,
      • zamknięcia typu flip-top,
      • zamknięcia typu twist-off,
      • kapsle aluminiowe,
      • zamknięcia z dozownikiem,
      • atomizery,
      • pompki,
      • triggery.

      Nie każde zamknięcie wymaga jednak identycznego sposobu zamykania. Przykładowo zamknięcia wyposażone w pompki lub atomizery wymagają odpowiedniego podparcia oraz kontroli procesu, aby nie doszło do uszkodzenia elementu zamykającego.

      Dlatego urządzenie powinno być projektowane pod konkretny format opakowania i zamknięcia.

      Zakręcarka odgórna jako rozwiązanie do zamykania butelek

      W przypadku zamknięć gwintowanych stosowane są między innymi zakręcarki odgórne.

      Zakręcarka odgórna może pracować jako samodzielne stanowisko albo jako element automatycznej linii. Opakowanie trafia pod głowicę, która wykonuje ruch w dół i realizuje proces zamykania. W zależności od konfiguracji nakrętka może być podawana ręcznie lub automatycznie za pomocą podajnika kapsli.

      Istotną zaletą takich urządzeń jest możliwość zastosowania wymiennych głowic dopasowanych do konkretnego rodzaju zamknięcia. Pozwala to na stosunkowo szybkie przezbrojenie urządzenia.

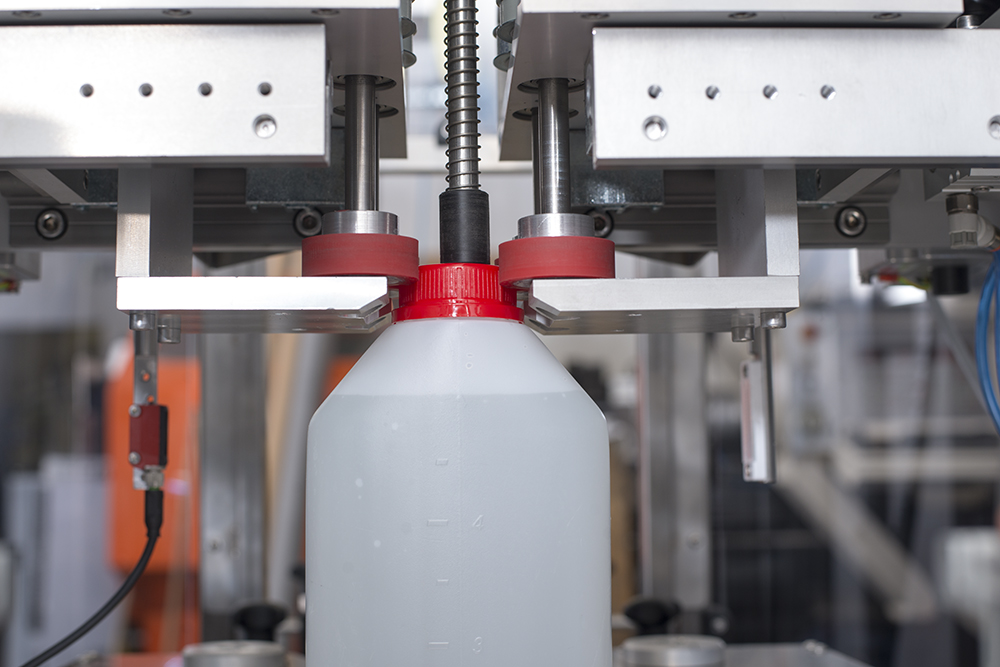

      Zakręcarki boczne do nietypowych zamknięć

      W przypadku niektórych rodzajów zamknięć odpowiedniejszym rozwiązaniem może być zakręcarka boczna.

      Zakręcarki boczne wykorzystują rolki zakręcające, które wykonują ruch obrotowy wokół zamknięcia. Rozwiązanie to znajduje zastosowanie między innymi przy zamknięciach typu trigger, atomizer czy pompka.

      Zaletą takiej konstrukcji jest duża uniwersalność oraz możliwość dostosowania urządzenia do różnych typów opakowań.

      Automatyczne zamykanie butelek w trybie ciągłym

      Przy większej wydajności produkcji istotne znaczenie ma możliwość zamykania opakowań bez zatrzymywania transportera.

      W tym przypadku stosowane są między innymi automatyczne zakręcarki nadążne. Urządzenia tego typu wykonują operację zamykania podczas ruchu opakowania, dzięki czemu nie jest konieczne zatrzymywanie butelki przed każdą operacją. Autojet wykorzystuje w takich rozwiązaniach precyzyjne serwonapędy i kontrolę momentu obrotowego.

      Takie rozwiązanie może być szczególnie istotne w liniach o wysokiej przepustowości, gdzie każde zatrzymanie transportera wpływa na wydajność całego procesu.

      Kontrola momentu dokręcania

      W przypadku zamknięć gwintowanych jednym z najważniejszych parametrów jest moment dokręcania.

      Zbyt mały moment może prowadzić do niewystarczającego zamknięcia opakowania. Zbyt duży może natomiast powodować uszkodzenie zamknięcia, gwintu albo samego opakowania.

      Dlatego nowoczesne zakręcarki umożliwiają kontrolowanie parametrów procesu. W zależności od konstrukcji maszyny możliwe jest między innymi ustawienie momentu dokręcania oraz liczby obrotów.

      W rozwiązaniach wykorzystujących serwonapędy kontrola momentu może być realizowana z większą precyzją, co poprawia powtarzalność procesu.

      Przezbrojenie kapslownicy i zakręcarki

      W przedsiębiorstwach produkujących kilka wariantów produktów istotnym parametrem jest czas potrzebny na zmianę formatu.

      Przezbrojenie może obejmować wymianę lub regulację:

      • głowicy zamykającej,
      • elementów prowadzących,
      • układu pozycjonowania,
      • elementów transportera,
      • podajnika kapsli,
      • ustawień parametrów pracy.

      W przypadku zakręcarek odgórnych stosowanie wymiennych głowic dopasowanych do określonych formatów zamknięć ułatwia zmianę produktu.

      Dobrze zaprojektowane urządzenie powinno umożliwiać wykonanie przezbrojenia w możliwie krótkim czasie oraz ograniczać ryzyko błędów operatora.

      Wydajność procesu zamykania

      Wydajność kapslownicy lub zakręcarki należy zawsze rozpatrywać w odniesieniu do całej linii.

      Sama prędkość urządzenia zamykającego nie gwarantuje wysokiej wydajności, jeżeli wcześniejsze lub późniejsze etapy procesu mają mniejszą przepustowość.

      Na rzeczywistą wydajność wpływają między innymi:

      • liczba głowic zamykających,
      • sposób podawania kapsli,
      • sposób pozycjonowania butelek,
      • prędkość transportera,
      • czas cyklu,
      • rodzaj zamknięcia,
      • wymagania dotyczące kontroli jakości,
      • sposób pracy pozostałych maszyn.

      Dlatego kapslownicę należy dobierać jako część całego procesu technologicznego.

      Bezpieczeństwo pracy

      Automatyzacja procesu zamykania musi uwzględniać również bezpieczeństwo operatorów i obsługi technicznej.

      W zależności od konstrukcji maszyny stosowane są między innymi:

      • osłony stref roboczych,
      • przyciski awaryjnego zatrzymania,
      • sygnalizacja świetlna,
      • sygnalizacja dźwiękowa,
      • czujniki obecności opakowania,
      • kontrola poprawności pracy urządzenia.

      System zabezpieczeń powinien być dopasowany do konstrukcji konkretnego stanowiska oraz sposobu jego integracji z pozostałą częścią linii.

      Kapslownica w kompletnej linii rozlewniczej

      Zamykanie opakowań jest tylko jednym z etapów procesu konfekcjonowania płynów.

      W pełni zautomatyzowana linia może obejmować:

      1. podawanie pustych opakowań,
      2. napełnianie produktu,
      3. podawanie kapsli lub nakrętek,
      4. zamykanie opakowań,
      5. kontrolę procesu,
      6. znakowanie,
      7. etykietowanie,
      8. transport,
      9. pakowanie.

      Takie podejście pozwala projektować cały proces jako jeden spójny system. Maszyny mogą komunikować się ze sobą i pracować zgodnie z określonymi parametrami produkcyjnymi.

      Jak dobrać kapslownicę do butelek?

      Dobór urządzenia powinien rozpocząć się od dokładnego określenia parametrów produktu i opakowania.

      Najważniejsze pytania to:

      • Jaki rodzaj butelki będzie stosowany?
      • Z jakiego materiału wykonane jest opakowanie?
      • Jaki rodzaj kapsla lub nakrętki ma być stosowany?
      • Czy zamknięcie wymaga wciskania, czy zakręcania?
      • Jaka jest wymagana wydajność w sztukach na godzinę?
      • Czy kapsle będą podawane ręcznie, czy automatycznie?
      • Czy linia będzie pracować w trybie start-stop, czy ciągłym?
      • Ile formatów opakowań będzie obsługiwanych?
      • Jak często będzie wykonywane przezbrojenie?
      • Czy wymagane jest monitorowanie parametrów zamykania?
      • Z jakimi urządzeniami kapslownica ma współpracować?

      Dopiero odpowiedzi na te pytania pozwalają właściwie dobrać konstrukcję maszyny.

      Kapslownica do butelek – automatyzacja dopasowana do procesu

      Nie istnieje jedno uniwersalne rozwiązanie odpowiednie dla każdego rodzaju opakowania i zamknięcia. Inne wymagania będzie miała linia do butelek z klasyczną nakrętką, inne do opakowań z pompką, atomizerem czy zamknięciem wymagającym specjalnego sposobu aplikacji.

      Dlatego projektując stanowisko zamykania, należy uwzględnić nie tylko samą kapslownicę, ale również sposób podawania zamknięć, pozycjonowanie opakowań, wymagania dotyczące wydajności, przezbrojenia oraz integrację z pozostałymi maszynami.

      Autojet projektuje rozwiązania do automatyzacji procesów związanych z napełnianiem, zamykaniem, etykietowaniem i znakowaniem produktów. W zależności od potrzeb kapslownica lub zakręcarka może zostać zaprojektowana jako samodzielne stanowisko albo jako część kompletnej linii produkcyjnej.

      Podsumowanie

      Kapslownica do butelek jest rozwiązaniem pozwalającym zautomatyzować proces zamykania opakowań i zwiększyć jego powtarzalność. W zależności od rodzaju stosowanego zamknięcia proces może wymagać docisku kapsla albo zastosowania mechanizmu zakręcającego.

      Przy projektowaniu stanowiska należy uwzględnić nie tylko samą maszynę, ale również sposób podawania kapsli, pozycjonowanie opakowań, wymaganą wydajność, możliwość przezbrojenia oraz integrację z pozostałymi urządzeniami.

      W przypadku produkcji seryjnej odpowiednio dobrany system zamykania może stać się ważnym elementem całkowicie zautomatyzowanej linii rozlewniczej, zapewniającej stabilny i powtarzalny przebieg procesu.
